Deskripsi

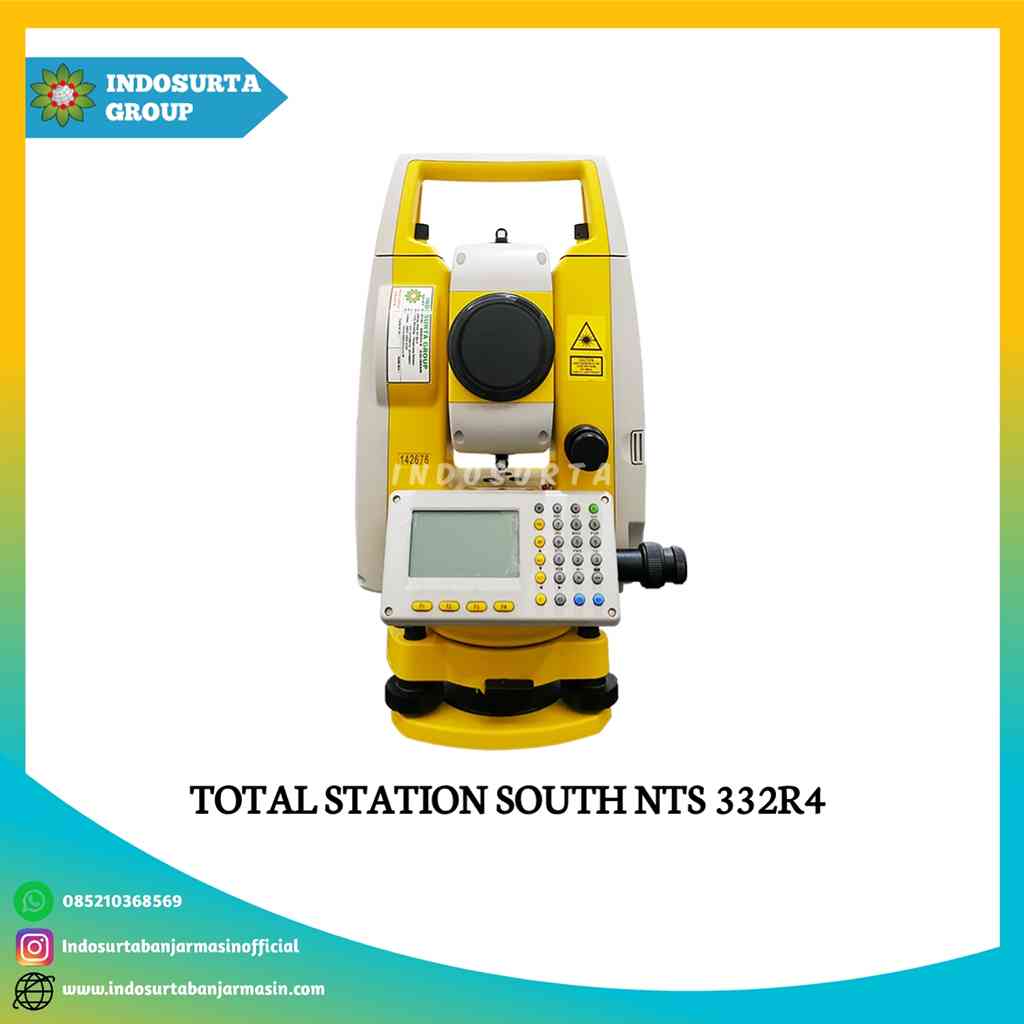

LIHAT BROSUR : Brosur Total Station South NTS-332R4
Perangkat ini dapat mengukur sudut dan jarak sehingga dapat digunakan dalam pemetaan dan kontruksi dan bangunan. Total station banyak digunakan dalam pemetaan lahan (EDM) yang disatukan dalam 1 unit alat. Penyimpanan data dapat disimpan dalam media perekam.
Media ini ada yang berupa on-board/internal, external (elect field book) atau berupa card/PCMCIA Card. Mampu melakukan beberapa hitungan (misal: jarak datar, beda tinggi dll) di dalam alat. Juga mampu menjalankan program-program survey, misal : Orientasi arah, Setting-out, Hitungan Luas dll, kemampuan ini tergantung type total stationnya.
Untuk type “high end”nya ada yang di lengkapi motor penggerak, dan di lengkapi dengan ATR-Automatic Target Recocnition, pengenal objek otomatis (prisma). Type tertentu mampu mengeliminir kesalahan-kesalahan : kolimasi Hz & V, kesalahan diametral, koreksi refraksi, dll. Hingga data yang di dapat sangat akurat.
Ketelitian dan kecepatan ukur sudut dan jarak jauh lebih baik dari theodolite manual dan meteran. Terutama untuk pemetaan situasi. Alat baru di lengkapi Laser Plummet, sangat praktis dan Reflector-less EDM ( EDM tanpa reflector )Data secara elektronis dapat di kirim ke PC dan di olah menjadi Peta dengan program mapping software.
Spesifikasi Total Station South NTS-332R4
- Distance Measurement
- Max. Range:
- Reflectorless | 400m (Object in shade, or sky overcast)
- Single prism | 5.0km
- Accuracy:
- Reflectorless
- Fine | 3mm+2ppm
- Tracking | 10mm+2ppm
- Reflector:
- Fine | 2mm+2ppm
- Tracking | 5mm+2ppm
- IR sheet | 5mm+2ppm
- Reading:
- Measuring Time
- Reflectorless | Fine mode: 0.35s ;Tracking mode:0.25s
- Reflector | Fine mode: 0.35s ;Tracking mode:0.25s IR sheet mode:0.35s
- Atmospheric Correction | Manual input, Auto correction
- Earth Curvature Correction | Manual input, Auto correction
- Angle Measurement
- Measuring Method | Absolute continuous
- Dia. of Encoder Disk | 79mm
- Minimum Reading | 1 / 5 (0.3/1.5 mgon)
- Accuracy | 2
- Detection Method | Horizontal Dual, Vertical Dual
- Telescope
- Image | Erect
- Tube Length | 154mm
- Effective Aperture 45mm,(EDM: 50mm)
- Magnification | 30x
- Field of view | 1 30
- Minimum Focus Distance | 1m
- Resolving Power | 3
- Auto Compensator
- System | Dual axis Liquid-electric
- Working Range | 6
- Accuracy | 1
- Vial
- Plate Vial | 30 / 2mm
- Circular Vial | 8 / 22mm
- Optical Plummet
- Image | Erect
- Magnification 3x
- Focusing Range | 0.5m
- Field of View | 5
- On-Board Battery
- Type | Rechargeable Li-on battery
- Voltage | DC 7.4V
- Continuous Operation Time| 8 hours
- Other
- IP Standard | IP 54
- Display | LCD, 6 Lines, digital
- Data Communication | RS-232C, USB, SD
- Temperature | -20C + 50C
- Dimension and Weight 160 x 150 x 330mm, 5,2kg
Kelengkapan
- 1 Unit Total Station Nikon N/K series
- 2 Unit Almunium Tripod
- 1 Unit Prisma Polygon
- 1 Unit Prisma Single
- 1 Unit Polestick/ Jalon
- 1 Unit Charger
- 1 Unit Battery
- 1 CD Software
- Sertifikat Kalibrasi
- Kartu Garansi
